De juiste stekkerdoos kiezen en gebruiken

De juiste stekkerdoos kiezen en gebruiken

Wanneer u overweegt een trekhaak aan te schaffen, zult u moeten kiezen of u deze op uw auto aansluit met een zogenoemde 7-polige stekkerdoos of met een 13-polige stekkerdoos. Welke stekkerdoos u kiest, hangt af van de toepassing waarvoor u de trekhaak wilt gebruiken: een fietsendrager, aanhanger, caravan, boot- of paardentrailer? Of een combinatie van verschillende toepassingen?

Ieder object dat u aan uw auto koppelt, moet voorzien zijn van elektriciteit om alle verlichting in werking te laten treden. Een essentiële functie, die de veiligheid in het verkeer garandeert. De verbinding tussen de auto en de fietsendrager, aanhanger, caravan, boot- of paardentrailer komt tot stand door de stekker van het object dat u wilt trekken in de stekkerdoos op uw auto te steken. Twee stekkers komen het vaakst voor: de 7-polige en de 13-polige stekker. Over het algemeen zijn fietsendragers uitgerust met een 7-polige stekker. Hetzelfde geldt voor oudere aanhangers, boot- of paardentrailers. Bij modernere uitvoeringen van deze trekobjecten is de 13-polige stekker steeds gangbaarder. Een caravan beschikt sowieso over een 13-polige stekker.

Verschil 7-polige en 13-polige stekker

Het verschil tussen een 7-polige en 13-polige stekker is dat een 13-polige stekker over meer functies beschikt. Een 7-polige stekker voorziet slechts in de basisverlichting zoals knipperlichten en remlichten. Perfect voor fietsendragers. De extra polen op de 13-polige stekker worden onder andere gebruikt voor de achteruitrijverlichting en het mistachterlicht. Beide functionaliteiten zijn sinds 10 juli 2011 zelfs verplicht op aanhangers, caravans, boot- of paardentrailers. Vandaar dat deze tegenwoordig standaard zijn uitgerust met 13-polige stekkers. De andere extra functionaliteiten zijn gericht op caravans en zorgen voor de stroom voor de binnenverlichting, accu en koelkast in caravans.

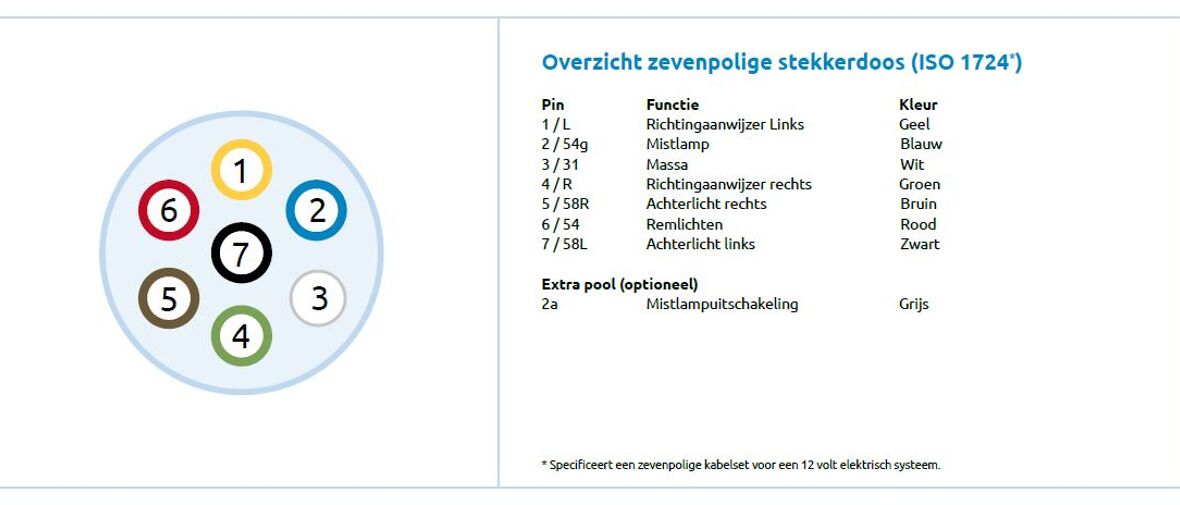

 Overzicht zevenpolige stekkerdoos (ISO 1724)

Pin Functie Kleur
1 / L Richtingaanwijzer links Geel
2 / 54G Mistlamp Blauw
3 / 31 Massa Wit
4 / R Richtingaanwijzer rechts Groen
5 / 58R Achterlicht rechts Bruin
6 / 54 Remlichten Rood
7 / 58L Achterlicht links Zwart
Extra pool (optioneel)
2a Mistlampuitschakeling Grijs

Overzicht zevenpolige stekkerdoos

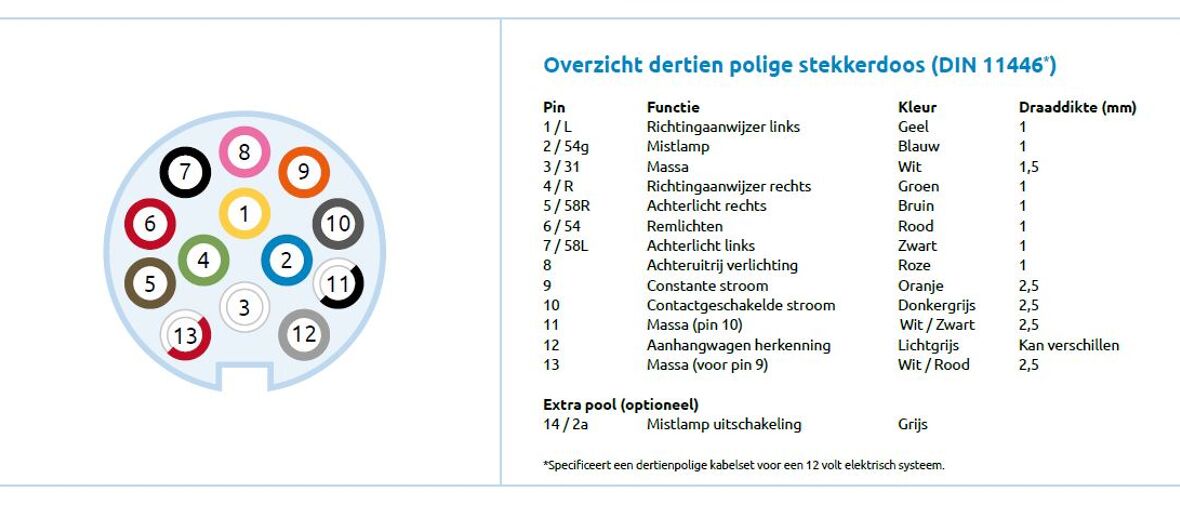

 Overzicht dertienpolige stekkerdoos (DIN 11446)

Pin Functie Kleur Draaddikte
1 / L Richtingaanwijzer links Geel 1mm
2 / 54G Mistlamp Blauw 1mm
3 / 31 Massa Wit 1,5mm
4 / R Richtingaanwijzer rechts Groen 1mm
5 / 58R Richtingaanwijzer Achterlicht rechts Bruin 1mm
6 / 54 Remlichten Rood 1mm
7 / 58L Achterlicht links Zwart 1mm
8 Achteruitrij verlichting Roze 1mm
9 Constante stroom Oranje 2,5mm
10 Contactgeschakelde stroom Donkergrijs 2,5mm
11 Massa (pin 10) Wit / Zwart 2,5mm
12 Aanhangwagen herkenning Lichtgrijs Verschillend
13 Massa (voor pin 9) Wit / Rood 2,5mm
Extra pool (optioneel)
14 / 2a Mistlamp uitschakeling Grijs

Overzicht dertien polige stekkerdoos DIN

Multicon West stekkerdoos

Met deze informatie wordt het al een stuk makkelijker voor u om te bepalen of u een 7-polige of 13-polige stekkerdoos bij uw trekhaak moet kiezen. Het kan natuurlijk ook zijn dat u zowel een fietsendrager als aanhanger, caravan, boot- of paardentrailer wilt vervoeren. Dan is de Multicon West stekkerdoos een optie. Alle voordelen van een 13-polige stekker komen terug in de Multicon West stekkerdoos. Bijkomend gemak is dat stekkerdoos ook 7-polige stekkers kan ontvangen. Nadeel is dat de Multicon West stekkerdoos niet genormeerd is en in de praktijk tot lastige situaties kan leiden. Bij de combinatie van een 7-polige stekker in een 13-polige Multicon West-contactdoos kan er water of vocht in de stekkerdoos komen en er vervolgens niet meer uit. Het gevolg: roestvorming en slechts elektrisch contact.

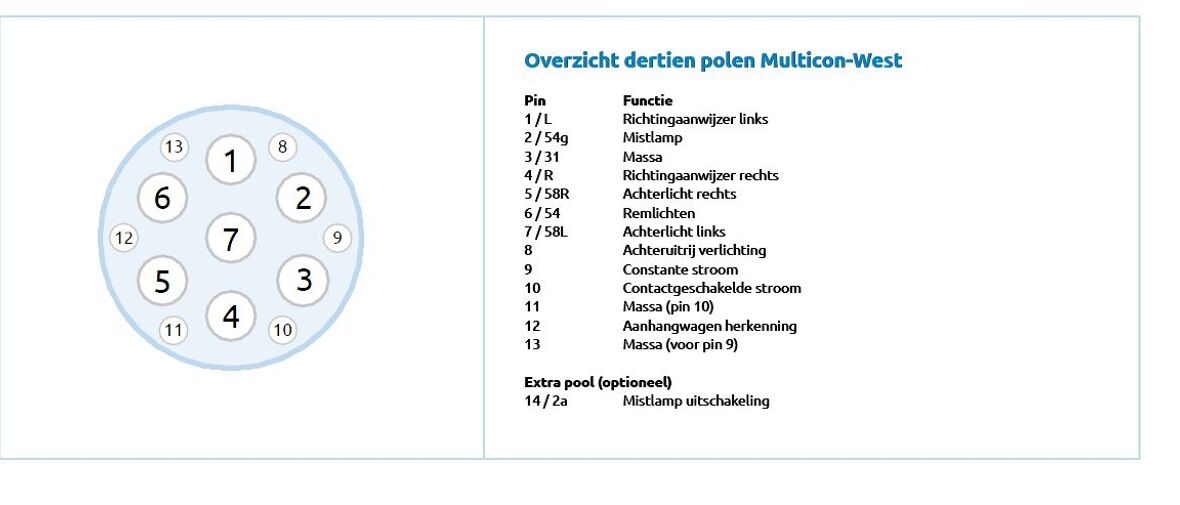

 Overzicht dertienpolige Multicon-West

Pin Functie
1 / L Richtingaanwijzer links
2 / 54G Mistlamp
3 / 31 Massa
4 / R Richtingaanwijzer rechts
5 / 58R Achterlicht rechts
6 / 54 Remlichten
7 / 58L Achterlicht links
8 Achteruitrij verlichting
9 Constante stroom
10 Contactgeschakelde stroom
11 Massa (pin 10)
12 Aanhangwagen herkenning
13 Massa (voor pin 9)
Extra pool (optioneel)
14 / 2a Mistlamp uitschakeling

Overzicht dertienpolige Multicon-West

Verloopstekkers

Ons advies is dan ook voor een wel genormeerde 13-polige stekkerdoos te kiezen als u zowel een fietsendrager, als aanhanger, caravan, boot- of paardentrailer wilt vervoeren. Om een 7-polige stekker te kunnen aansluiten op een 13-polige stekkerdoos zijn er namelijk verloopkabels en adapters te koop. Deze verloopstukken zijn er overigens ook van een 13-polige stekker naar een 7-polige stekkerdoos. Het is raadzaam om de verloopstukken na gebruik altijd te verwijderen. Anders loopt er via de adapter water in de doos die er niet meer uit kan.

Inpluggen van de stekker

Het inpluggen van de stekker in de stekkerdoos van de auto is bij 7- en 13-polige stekker verschillend. Een 7-polige stekker kan heel simpel op maar een manier ingeplugd worden. Kijk hierbij goed naar een kleine inham, die aan de onderkant van de stekker zit. Bij een 13-polige stekker is het wat lastiger. Deze moet in de stekkerdoos gedraaid worden. De stekker bevat aan de onderkant een klein blokje, wat alleen maar aan de onderkant van de stekkerdoos ingestoken kan worden. Hierbij wijst het vlak wat op de 13-polige stekker zit naar links. Vervolgens kan de stekker in de stekkerdoos worden gedraaid door een kwartslag met de klok mee te draaien.
