Choisir et utiliser la fiche d’attelage appropriée

Lorsque vous envisagez l’achat d’un attelage, vous devez également veiller à choisir la fiche appropriée et le set de câbles assorti. Vous avez le choix entre une fiche à 7 broches et une fiche à 13 broches. Ce choix de fiche dépendra de l’usage vous ferez de votre attelage : porte-vélos, remorque, caravane, porte-bateau ou van à chevaux ? Ou encore une combinaison de ces types d’utilisation ?

Fiche pour attelage

Chaque élément que vous attelez à votre voiture doit être alimenté en électricité pour que l’éclairage puisse fonctionner. Une fonction essentielle qui garantit la sécurité sur la voie publique. Le raccordement entre la voiture et le porte-vélos ou la remorque est établi en insérant la fiche mâle de l’élément tracté dans la prise femelle de l’attelage de votre voiture. Deux fiches sont très fréquemment utilisées : la fiche à 7 broches et la fiche à 13 broches. En général, les porte-vélos sont équipés d’une fiche à 7 broches. Il en va de même pour les remorques, les porte-bateaux et les vans à chevaux plus anciens. Les modèles les plus récents utilisent de plus en plus souvent des prises à 13 broches. Une caravane dispose de toute façon d’une prise à 13 broches.

Fiche à 7 broches pour attelage

Une fiche à 7 broches assure uniquement l’éclairage de base comme les clignotants et les feux stop. Le raccordement d’une prise à 7 broches pour une remorque est simple, car celle-ci ne peut être insérée que d’une seule manière. Il suffit d’observer la petite encoche au bas de la fiche. N’utilisez jamais de fiche à 7 broches pour une caravane !

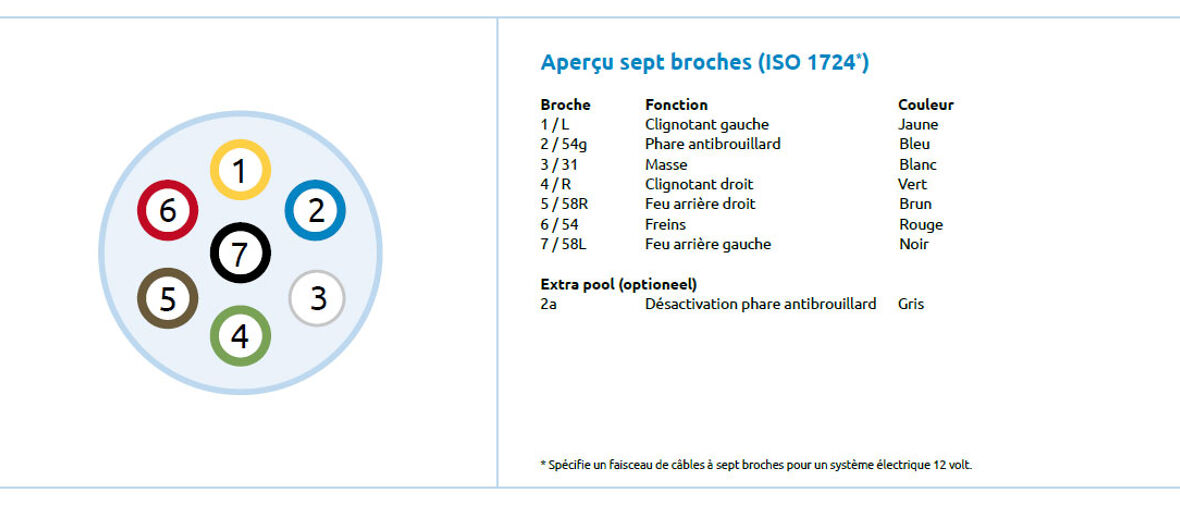

Vous trouverez ci-dessous le schéma de raccordement d’une fiche à 7 broches  (ISO 1724)

Broche	Fonction	Couleur
1 / L	Clignotant gauche	Jaune
2 / 54G	Feu de brouillard	Bleu
3 / 31	Masse	Blanc
4 / R	Clignotant droit	Vert
5 / 58R	Feu arrière droit	Brun
6 / 54	Feux stop	Rouge
7 / 58L	Feu arrière gauche	Noir
Broche supplémentaire (optionnel)
2a	Désactivation feu de brouillard	Gris

Fiche à 13 broches pour attelage

Une fiche à 13 broches pour attelage dispose de plus de fonctions. Les broches supplémentaires sur la fiche à 13 broches sont notamment utilisées pour les feux de recul et le feu antibrouillard arrière. Ces deux fonctionnalités sont obligatoires sur les remorques, caravanes, porte-bateaux ou vans à chevaux depuis le 10 juillet 2011. C’est pourquoi ceux-ci sont désormais équipés en standard de fiches à 13 broches. Les fonctions supplémentaires visent surtout les caravanes et assurent le courant pour l’éclairage intérieur, la batterie et le réfrigérateur dans les caravanes.

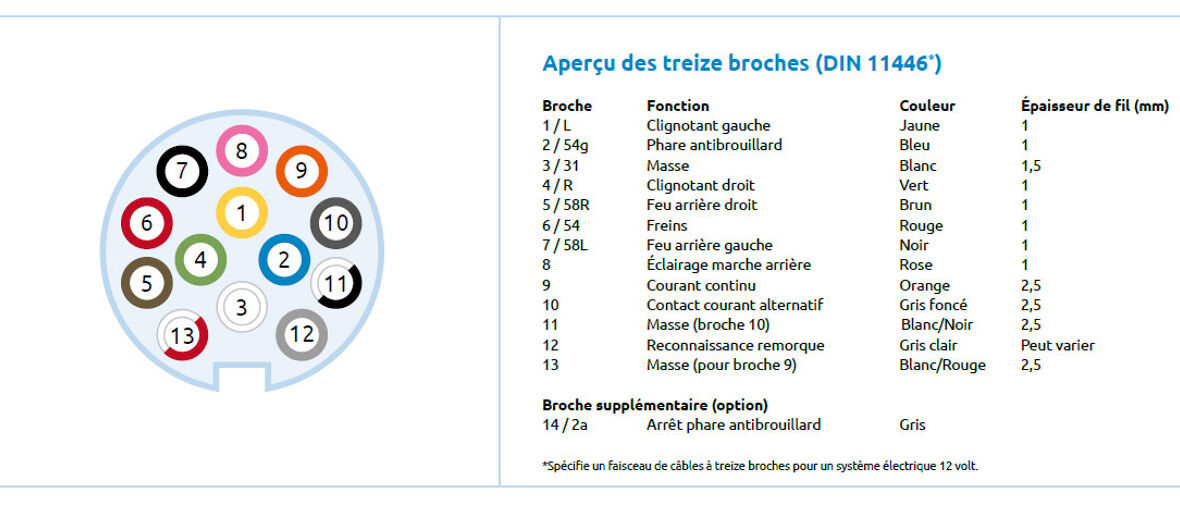

Le raccordement d’une fiche à 13 broches pour une remorque est un peu plus compliqué. Il faut en effet la tourner dans la prise. La fiche comprend un petit cube en bas, qui peut uniquement être enfoncé en bas de la prise. Ainsi donc, le plan sur la fiche à 13 broches est dirigée vers la gauche. Ensuite, la fiche peut être insérée dans la prise par un mouvement circulaire, en la faisant pivoter un quart de tour dans le sens des aiguilles d’une montre. Vous trouverez ci-dessous un schéma de raccordement de la fiche à 13 broches (DIN 11446)

Broche	Fonction	Couleur	Epaisseur de fil
1 / L	Clignotant gauche	Jaune	1mm
2 / 54G	Feu de brouillard	Bleu	1mm
3 / 31	Masse	Blanc	1,5mm
4 / R	Clignotant droit	Vert	1mm
5 / 58R	Clignotant feu arrière droit	Brun	1mm
6 / 54	Feux stop	Rouge	1mm
7 / 58L	Feu arrière gauche	Noir	1mm
8	Eclairage recul	Rose	1mm
9	Electricité continue	Orange	2,5mm
10	Electricité par contact	Gris foncé	2,5mm
11	Masse (broche 10)	Blanc / Noir	2,5mm
12	Reconnaissance de remorque	Gris clair	Verschillend
13	Masse (pour broche 9)	Blanc / Rouge	2,5mm
Désactivation feu de brouillard
14 / 2a	Mistlamp uitschakeling	Gris

Prise Multicon West

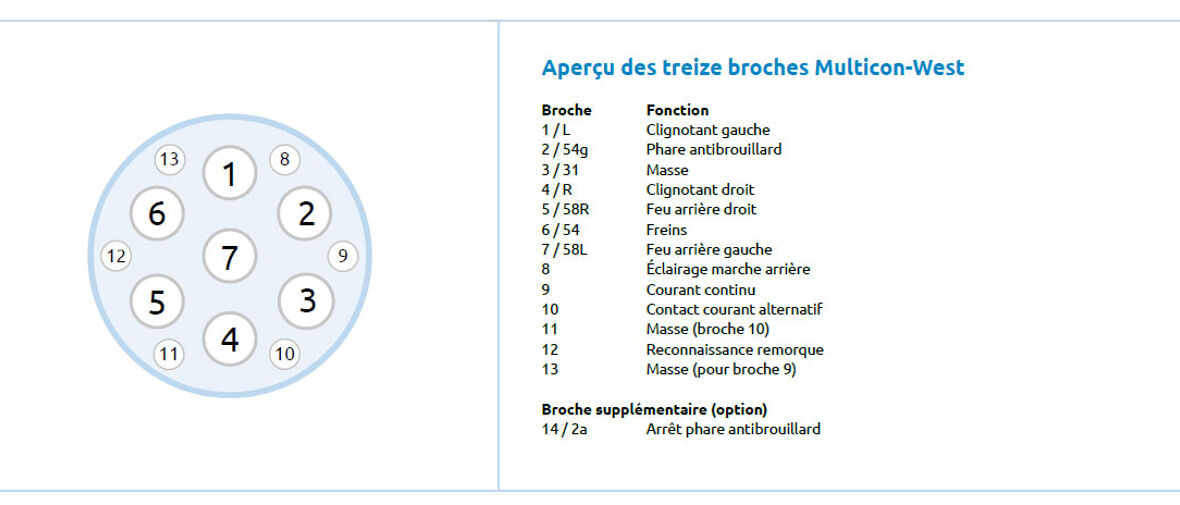

À l’aide de ces informations, vous pourrez plus facilement déterminer si vous devez opter pour une fiche à 7 ou 13 broches pour votre attelage. Il se peut aussi que vous souhaitiez transporter aussi bien un porte-vélos qu’une remorque, une caravane, un porte-bateaux ou un van à chevaux. Dans ce cas, la prise Multicon West est la solution. La prise Multicon West offre tous les avantages d’une fiche à 13 broches. L’avantage, c’est que la prise peut également recevoir des fiches à 7 broches. L’inconvénient, c’est que la prise Multicon West n’est pas normalisée, ce qui, dans la pratique, peut créer des situations pénibles. En cas de combinaison avec une fiche à 7 broches, la prise Multicon West à 13 broches peut créer des infiltrations d’eau ou d’humidité. Conséquence : formation de rouille et mauvais contact électrique. Vous trouverez ci-dessous un schéma de raccordement de la prise Multicon-West à 13 broches :

Broche	Fonction
1 / L	Clignotant gauche
2 / 54G	Feu de brouillard
3 / 31	Masse
4 / R	Clignotant droit
5 / 58R	Feu arrière droit
6 / 54	Feux stop
7 / 58L	Feu arrière gauche
8	Eclairage de recul
9	Electricité continue
10	Electricité par contact
11	Masses (broche 10)
12	Reconnaissance remorque
13	Masse (pour broche 9)
Désactivation feu de brouillard
14 / 2a	Désactivation feu de brouillard

Le bon adaptateur pour votre remorque

Si vous ne savez pas quelle fiche choisir, nous vous conseillons d’opter en faveur d’une fiche standard à 13 broches si vous voulez transporter aussi bien un porte-vélos, qu’une remorque, une caravane, un port-bateau ou un van à chevaux. Ainsi, vous faites d’une pierre deux coups. Par ailleurs, pour raccorder une fiche à 7 broches à une prise à 13 broches, il existe également des adaptateurs câbles et des convertisseurs. Cela vous permet d’utiliser facilement les deux fiches. Ces adaptateurs sont également disponibles pour passer d’une fiche à 13 broches à une fiche à 7 broches. Il est conseillé de retirer les adaptateurs après utilisation pour éviter que de l’eau ne s’infiltre dans la prise via l’adaptateur.
