Die richtige Steckerbuchse auswählen und benutzen

Steckdose Anhängerkupplung

Jedes Objekt, das Sie an Ihr Auto anhängen, muss mit Strom versorgt werden, damit alle Lichter funktionieren. Eine wesentliche Funktion, die die Sicherheit im Verkehr gewährleistet. Die Verbindung zwischen dem Auto und dem Fahrradträger oder Anhänger wird durch Einstecken in die Steckdose der Anhängerkupplung an Ihrem Auto hergestellt. Am häufigsten werden zwei Stecker verwendet: der 7-polige und der 13-polige Stecker. Fahrradträger sind im Allgemeinen mit einem 7-poligen Stecker ausgestattet. Das Gleiche gilt für ältere Anhänger, Bootsanhänger oder Pferdeanhänger. In moderneren Versionen dieser Anhänger ist der 13-polige Stecker immer häufiger zu finden. Ein Wohnwagen hat immer einen 13-poligen Stecker.

7-poliger Anhängerstecker

Ein 7-poliger Stecker liefert nur die Grundbeleuchtung wie Blinker und Bremslicht. Der Anschluss eines 7-poligen Steckers für einen Anhänger ist einfach, da er nur auf eine Art eingesteckt werden kann. Achten Sie auf die kleine Aussparung an der Unterseite des Steckers. Verwenden Sie niemals einen 7-poligen Stecker für einen Wohnwagen!

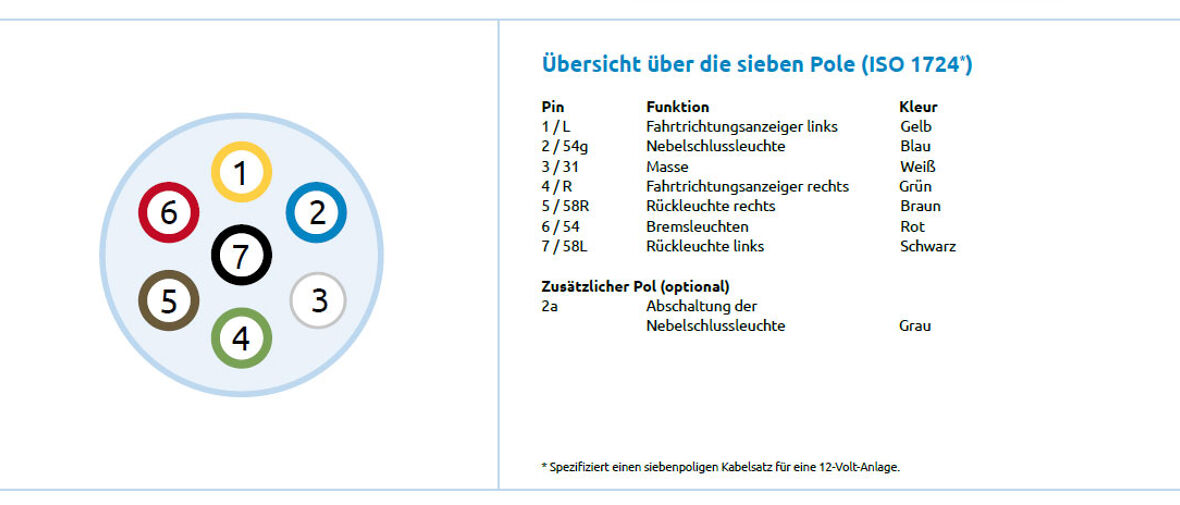

Nachfolgend finden Sie ein Anschlussschema der 7-poligen Steckdose (ISO 1724)

13-poliger Anhängerstecker

Ein 13-poliger Stecker für einen Anhänger hat mehr Funktionen. Die zusätzlichen Pole des 13-poligen Steckers werden u. a. für das Rückfahrlicht und die Nebelschlussleuchte verwendet. Beide Funktionen sind seit dem 10. Juli 2011 bei Anhängern, Wohnwagen, Bootsanhängern oder Pferdeanhängern Pflicht. Deshalb sind diese inzwischen serienmäßig mit 13-poligen Steckern ausgestattet. Die anderen Zusatzfunktionen der 13-poligen Stecker sind für Wohnwagen gedacht und versorgen die Innenbeleuchtung, die Batterie und den Kühlschrank im Wohnwagen mit Strom.

Der Anschluss eines 13-poligen Steckers für einen Anhänger ist etwas schwieriger. Er muss in die Steckdose geschraubt werden. Der Stecker enthält an der Unterseite einen kleinen Block. Dieser Block kann nur in die Unterseite der Steckdose eingesetzt werden. Dabei zeigt die flache Seite des 13-poligen Steckers nach links. Anschließend kann der Stecker durch eine Vierteldrehung im Uhrzeigersinn in die Steckdose gedreht werden.

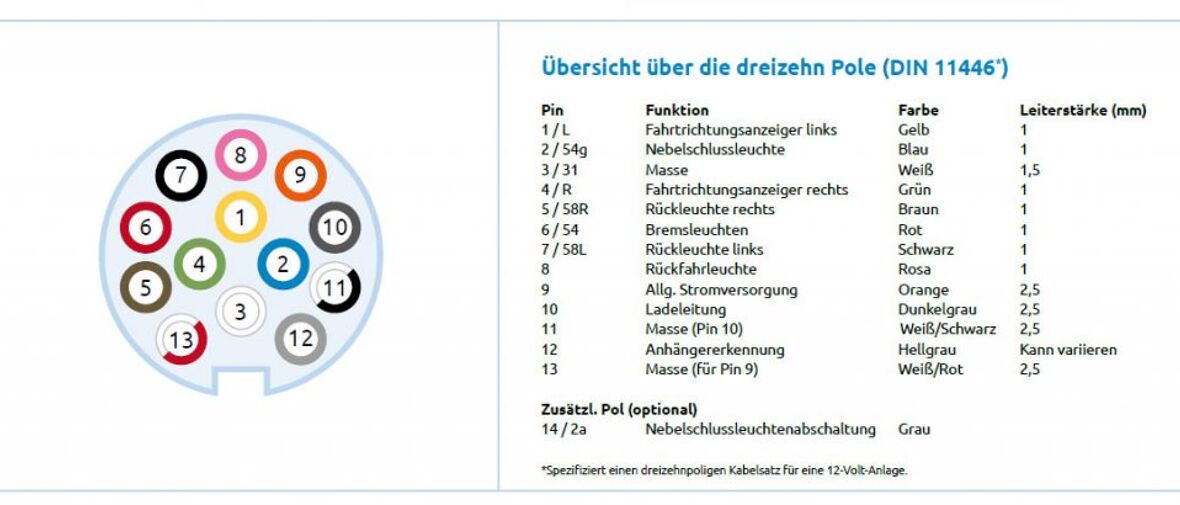

Nachfolgend sehen Sie ein Anschlussschema der 13-poligen Steckdose (DIN 11446)

Multicon West Steckdose

Mit den vorstehenden Informationen ist es bereits viel einfacher zu entscheiden, ob Sie eine 7-polige oder 13-polige Steckdose für Ihre Anhängerkupplung wählen sollten. Natürlich ist es auch möglich, dass Sie neben einem Fahrradträger auch einen Anhänger, Wohnwagen, ein Boot oder einen Pferdeanhänger transportieren möchten. In diesem Fall können Sie die Steckdose Multicon West wählen. Alle Vorteile eines 13-poligen Steckers finden sich in der Multicon West Steckdose wieder. Ein weiterer Vorteil ist, dass die Steckdose auch 7-polige Stecker aufnehmen kann. Der Nachteil ist, dass die Multicon West Steckdose nicht genormt ist und in der Praxis zu problematischen Situationen führen kann. Bei der Kombination eines 7-poligen Steckers mit einer 13-poligen Multicon West Steckdose können Wasser oder Feuchtigkeit in die Steckdose gelangen. Die Folge: Rostbildung und schlechter elektrischer Kontakt.

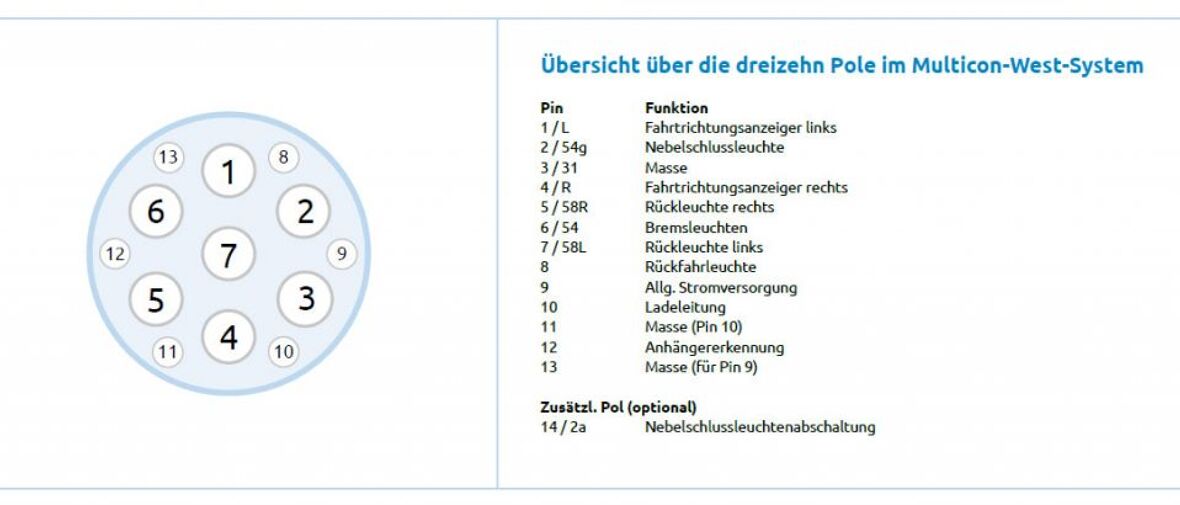

Nachfolgend finden Sie ein Anschlussschema der 13-poligen Multicon West:
